石墨烯支持膜

您现在的位置: 首页 > 产品展示 > 石墨烯支持膜
  • 微栅石墨烯支持膜

微栅石墨烯支持膜

时间:2019-01-07

品牌:PELCO

价格:面议

Graphene on Lacey Carbon基于微栅的石墨烯支持膜

这种石墨烯支持膜是基于300目铜网上的微栅膜上。我们可以提供单层、2层、3-5层和6-8层石墨烯膜,膜覆盖与整个基片上。由于存在不可避免的折叠,造成膜的有效率为75% 。因其独特的性能,石墨烯支持膜可提供更好的导电性,并且比一般的支持膜更薄。虽然为晶体结构的支持膜,但它对产生信号的影响比较小。这使得单层和2层石墨烯支持膜非常适合于高分辨率成像、纳米颗粒成像和弱对比性材料和界面成像。


基于微栅的单层石墨烯在低倍TEM中的图像。Marker   bar = 500nm

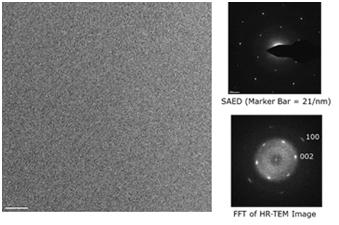

单层石墨烯在高倍TEM中的图像。   Marker bar = 5nm

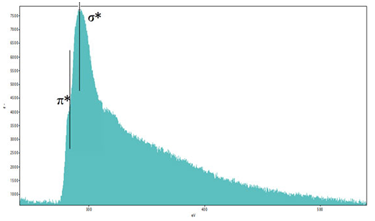

单层石墨烯的EELS谱图

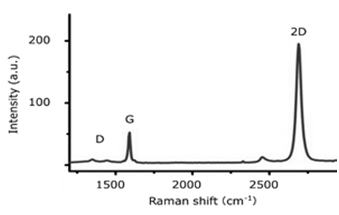

单层石墨烯的典型Raman谱图




石墨烯的性能

  • 单层石墨烯膜的电阻为      600Ω/sq.

  • 单层石墨烯的厚度大约为0.35nm,      透过率为 96.4%.

  • 2层石墨烯的厚度大约为0.7nm,      透过率 92.7%.

  • 3-5层石墨烯的厚度介于      1.0 - 1.7nm, 透过率介于 90.4 - 85.8%.

  • 6-8层石墨烯的厚度介于      2.1 - 2.8nm, 透过率介于83.2 - 78.5%.


PELCO®的石墨烯面内系数为 0.9TPa,而Scotch Tape™的石墨烯面内系数为.0 TPa

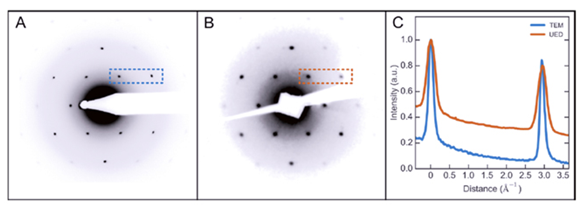

石墨烯支持膜的衍射图对比 (a)   TEM80 kV 下,(b) UED 6   kV. (c)是在 (a)(b)衍射图中对应的高亮区域曲线性能.   Ref: Badali, et. al. Struct. Dyn. 3, 034302 (2016).

货号

产品描述

包装

21710-5

PELCO® 基于微栅的单层石墨烯支持膜, 300铜网

pkg/5

21710-10

PELCO® 基于微栅的单层石墨烯支持膜, 300铜网

pkg/10

21710-25

PELCO® 基于微栅的单层石墨烯支持膜, 300铜网

pkg/25



货号

产品描述

包装

21720-5

PELCO® 基于微栅的2层石墨烯支持膜, 300铜网

pkg/5

21720-10

PELCO® 基于微栅的2层石墨烯支持膜, 300铜网

pkg/10

21720-25

PELCO® 基于微栅的2层石墨烯支持膜, 300铜网

pkg/25



货号

产品描述

包装

21740-5

PELCO® 基于微栅的3-5层石墨烯支持膜, 300铜网

pkg/5

21740-10

PELCO® 基于微栅的3-5层石墨烯支持膜, 300铜网

pkg/10

21740-25

PELCO® 基于微栅的3-5层石墨烯支持膜, 300铜网

pkg/25



货号

产品描述

包装

21770-5

PELCO® 基于微栅的6-8层石墨烯支持膜, 300铜网

pkg/5

21770-10

PELCO® 基于微栅的6-8层石墨烯支持膜, 300铜网

pkg/10

21770-25

PELCO® 基于微栅的6-8层石墨烯支持膜, 300铜网

pkg/25
